回转窑快速清圈机：机械化处理回转窑结圈

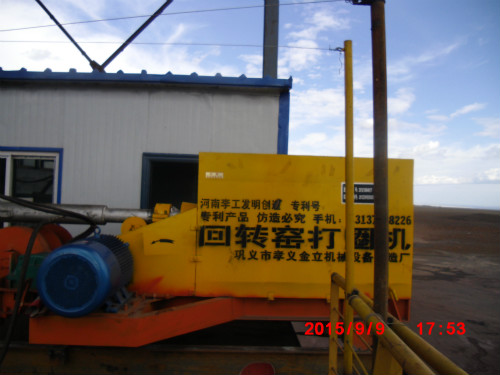

产品简介

　　回转窑快速清圈机是由巩义市金立机械设备制造厂原巩义市中佳节能设备有限公司发明并研制，又名

窑结圈处理机、回转窑清圈机、回转窑打圈机。回转窑除圈机。回转窑清窑机机、回转窑结圈快速清理机

，是一种快速处理各种回转窑结圈、结大球、结瘤和结厚窑皮的大中型机械。是全球唯一具有自主知识产

权的处理回转窑结圈的机械类产品，发明专利名称：《回转窑结圈快速处理装置及方法》。（发明专利号

：ZL 2012 1 0064817.6）

　　回转窑快速清圈机是针对回转窑普遍存在的回转窑窑皮不均匀、厚窑皮、长窑皮、结圈、结瘤、结大

球等痼疾导致回转窑红窑、料层不均匀、回转窑系统阻力增大、回转窑有效截面积缩小，严重影响回转窑

产能和运转率而设计的一种机电一体化并具有智能化的中型机械，该机由刮刀、机械臂、行走系统、冷却

系统和自动化控制系统组成，一般规格长十至二十五米，宽一点五至二点二米，高一点八至三点五米。实

际大小尺寸应当根据用户现场要求设计和配置。

　　回转窑清圈机用于快速清除回转窑窑头和窑尾的结圈，包括前结圈、后结圈和窑口圈，可快速清除回

转窑的窑结圈，扩大回转窑的有效截面积，提高回转窑产能和运转率。能有效的阻止和预防结圈。通过钎

杆和铲头在高温气体下对厚窑皮和回转窑窑圈底层的冲击剃削，实现不停窑快速、彻底清除回转窑厚窑皮

和回转窑内结圈，使动态平衡中的回转窑窑皮表面均匀、平整、粗糙，物料翻滚移动顺畅平缓，料层均匀

稳定。 众所周知，回转窑轴瓦发热均来自回转窑窑皮和回转窑窑圈的不均匀，当结圈形成后，在窑内形

成一道“门槛”，阻碍了物料的前进和气体的流通，造成系统负荷超载;尤其是轮带处筒体的180°径向不

均匀的回转窑窑皮对窑圈更具有危害性;回转窑窑皮不均匀易引发回转窑红窑和补挂窑皮困难。
使用回转窑快速清圈机，可有效遏制回转窑红窑，保护轴瓦、电机和筒体，减少减速机、齿轮和齿圈的磨

损，大幅度延长回转窑窑衬的使用寿命。 使用中不改变回转窑的工艺参数，安装了回转窑清圈机，回转

窑结圈后无需冷烧热烧、停窑或减料冲料，提高物料的焙烧质量和产量，减少设备空转率和非正常排污，

使用中没有窑衬、窑皮被烧毁或烧损的风险，使用时不耗费材料。
回转窑清圈机的用途
适合各种用途的回转窑结圈、结瘤、阻料、堵料，广泛应用于建材、冶金和化工，无机盐，锻烧，离析还

原培烧各种有色金属领域，例如：新型干法水泥回转窑、高铝水泥回转窑、白水泥回转窑、湿法水泥回转

窑、特种水泥回转窑、磷石膏水泥回转窑、城市污泥处理回转窑、生态水泥回转窑、高钙硫铝酸盐水泥回

转窑、铝矾土回转窑、活性石灰（冶金石灰、熔剂）回转窑、氧化球团回转窑、直接还原铁（海绵铁）回

转窑、熔融还原铁回转窑、磁化焙烧回转窑、贫矿焙烧回转窑、红土镍矿回转窑、镍铁回转窑、铁粒回转

窑、硫酸渣回转窑、铁鳞回转窑、炼钢污泥回转窑、贫矿磁化焙烧回转窑、赤铁矿还原回转窑、氧化铝熟

料回转窑、金属镁回转窑、高岭土回转窑、氧化锌回转窑、锌挥发窑、氧化铝回转窑、氧化镁回转窑、稀

土回转窑、石油焦（碳素）回转窑、铁氧体预烧料回转窑、莫来石回转窑、钛白粉回转窑、保险粉回转窑

、磷石膏回转窑、石油支撑剂回转窑、陶粒回转窑、红矾钠回转窑、硅藻土回转窑、窑法磷酸回转窑、造

纸回转窑等。
　　工作原理

　　回转窑清圈机的构造包括钎杆铲头、冲击装署、行走系统、机架、冷却系统和控制系统。回转窑清圈

机的工作原理是一种类似类似于电锤的工作状况，即回转窑清圈机动钎杅和铲头从回转窑的窑头或窑尾伸

入窑内，并能达到回转结窑圈和结厚窑皮形成的部位，其钎、钎杆的轴向运行轨迹与回转窑筒体轴线大致

平行。利用回转窑筒体慢转动在不规则结圈体打口子,实现不停窑快速清除窑内结圈,堵塞,快速恢复生产,

回转窑清圈机入窑清圈工作状况在清圈机小车的驱动下开动清圈机冲击动钎冲击钎杆的铲头沿着窑底部即

窑衬表面上部向窑圈最底部冲击剃削这种剃削冲击渐进会产生两方面地效果第一,回转窑结圈.窑圈底层地

新切削面暴露在高温气体下迅速变软这有利于铲头地进入,第二,铲头地渐进铲入从底层切断了窑圈与窑衬

地连结和热传导使这一部分失去根基地窑圈拱体迅速升温而变得酥软炸裂并最终失去支撑,由于回转窑窑

內结圈是不规则园形拱体通过三到四次在园形结圈拱体上打槽子破坏了园形窑圈烘体,使园形窑圈烘体厚

窑皮根基丧失隧着回转窑的转动打过槽子的园形结圈拱体位于窑内上部在重力作用下窑圈烘体会迅速垮塌

。脱落的窑圈拱体和厚窑皮屑与窑内流动着的物料混合一起被继续煅烧成为熟料。当窑圈和厚窑皮被清除

后铲杆自动快速退回窑外。快速恢复生产。实践证明采用此种方法清除回转窑窑圈 预防消除回转窑结圈

显得十分容易、快捷且十分有效

　　结构特点

　　回转窑清圈机打圈机结构特点：
回转窑清圈机打圈机（去圈机）采用变频技术，具有自动定位、自动行走、自动退让、自动退出的功能，

以确保生产和回转窑打圈机自身的安全。 中佳明阳一型适合窑径3米以下的小型回转窑；中佳明阳二型适

合窑径3米以上的大、中型回转窑。

回转窑清圈机的某些部件采用耐高温超硬材料和金属表面处理技术，并配备有高压水冷却系统，所以能够

在一千七百度高温氧化环境下长时间正常工作不变形，其中回转窑清圈机（除圈机）铲头和钎杆具有极高

的耐高温强度；经久耐用,寿命可达数十年.。 这也是我厂发明生产的回转窑清圈机（除圈机）核心专利

技术。

回转窑结圈清圈机处理机使用效果：

至二零零五年六月，已有部分回转窑清圈机现场使用超过二周年，效果显著，现有重大革新改进。根据数

十台各种用途的中小型回转窑使用后的效果，优越性罗列如下：
1、动态平衡中的回转窑窑皮普遍均匀平整粗糙，物料翻滚移动顺畅、平缓，料层均匀稳定，熟料质量提

高。
2、铲除厚回转窑窑皮和回转窑窑圈，扩大回转窑的有效截面积，熟料产能普遍提高10%以上，回转窑运转

率提高10%以上。
3、使用时不停产、不停窑,不改变现有的操作工艺参数、不耗费任何材料，综合经济效益显著提高。
4热窑处理清除回转窑结圈时,人员,清圈设备都在外部,不受回转窑高温的危害,对髙温大粉尘环境适应性

好,即是结圈垮塌人员设备也无危险.
5有效遏制回转窑结圈,堵塞,红窑、回转窑结大小球结蛋事故；回转窑窑衬和轴瓦.电机.回转窑筒体得到

有效保护，显著延长使用寿命。
6冲击功大,处理回转窑结圈事故速度快.数分钟数十分钟快速清除窑内结圈
7,处理窑结圈窑口熔渣窑结疤、窑结大小球一机多用速度快。数十分钟解决工艺故障。

8,不管是在窑头处窑口结圈、窑内结圈,窑尾结圈都能快速不停产处理
9,投资小无损耗一次投资终身受益。
10,移动方便,操作容易,处理结圈破圈冲力大.持久耐用质量优
11、安装回转窑窑内结圈处理机清窑内结圈结皮机彻底解决了困扰企业的处理结圈难题对企业节能降耗提

高设备运转率对企业的经济发展是个不错的选择

六、回转窑清圈机处理机打圈机安装条件：

须在窑头留十米左右的距离，在十米左右铺设二根十米左右的重型道轨,在不改变基本工艺条件的前提下

，有的需要移动窑前某些管道走向，以留出安装空间。本设备使用寿命大于十周年，其中铲头为易损件，

可快速更换，使用寿命大于一周年。
欲知详情请拨打手机13137108226李建坡巩义市金立机械设备制造厂[原巩义市中佳节能设备制造公司]
本设备巳申请专利,本技术已获得国家知识产权保护。专利号：201210064817
七.利用回转窑清圈机快速处理回转窑结圈方法
1,窑炉操作工及时发现回转窑窑结圈非常重要.窑圈越低越短越好处理.
2,操作工应严格按照工艺操作规章安全来做.止煤,止料,止风.慢转窑.
3,慢转窑,操作工快速移动回转窑清圈机,窑结圈处理机到窑头处,利用动钎杆冲击窑圈底部至打透.慢转窑

寻找下一目标击打园形结圈体,数十分钟铲除结圈
4,操作工在结圈处理完毕后,快速移动结圈处理机退回到十米处.按照工艺恢复生产.

回转窑使用厂家怎样选购回转窑清圈机

回转窑清圈机除圈机是处理回转窑结圈专用清圈设备又是一种不停窑不降温有郊快速铲除回转窑窑内结圈

机械设备.回转窑清圈机除圈机在回转窑的生产过程中起着十分重要的地位，所以做好回转窑清圈机除圈

机的选购是一项重要工作。

[回转窑清圈机除圈机生产厂家巩义金立机械设备制造厂忠告用户在对处理回转窑结圈设备[回转窑清圈机

除圈机]选购时提出一些建议。

1、在选购处理回转窑结圈设备产品回转窑清圈机除圈机时，一定要挑选那些真正能在不停窑高温下半个

小时内能快速处理回转窑结圈设备

2。回转窑清圈机有自动型，手动型。对于那些形态不太艰硬的窑圈。造购手动型比较实惠一点。

3,需方在选购供方生产的回转窑清圈机前，要根据自己厂回转窑结圈的状况，须回答供方提出的以下几个

问题以便我们给你提供价格适中的除窑圈产品

一,需方厂内回转窑的直径。回转窑长度
二,需方厂内回转窑结圈的部位
三,需方厂内回转窑结圈的形态
四需方厂内回转窑结圈的长度,到达窑內结圈的长度位置[从窑头处或窑尾处]
五需方厂内回转窑结圈的厚度
六需方厂内回转窑结圈的周期
七需方厂内回转窑结圈的原因
八需方厂内回转窑结圈的部位的温度
九需方厂内回转窑结圈的主要原材料都有什么组成
十需方厂内转窑结圈体在热态冷态下的软硬度
十一需方厂内回转窑窑头窑尾位置能不按装等等

回转窑清圈机价格

回转窑清圈机价格是依据处理回转窑窑径不同和处理回转窑窑內结圈长度不同。软硬程度不同而报价不同

　　成功应用

　　经过十几年的潜心研究和实验，回转窑清圈机得到了北京矿业研究院和其它设计部门的认可经过北京

矿业研究院和其它设计部门推荐回转窑清圈机首先在国内十几种回转窑上成功使用，从此，回转窑清圈机

开始走向世界，走向发达国家的先进技术行列。
回转窑清圈机使用厂家的反馈仅供叁考

使用巩义市金立机械设备厂发明生产的回转窑清圈机处理结圈以后，回转窑的运转非常稳定，不用再因为

窑内结圈而停窑，也不用工人冒着生命危险在高温下将窑内脱落的掉块扒出来，大大提高了生产质量，增

加了窑的使用寿命。

回转窑快速清圈机的发明巨有重大意义　！
自从1885英国人兰萨姆(ERansome)发明了回转窑，一百多年来，回转窑广泛应用于冶金、化工和建材领域

，回转窑是工业上最大的热工设备之一，其中90%以上的水泥来自回转窑。但是回转窑存在一个与生俱来

的最大缺陷——回转窑结圈、结瘤和结大球。

　　回转窑结圈、结瘤和结大球造成回转窑内阻力增大，有效截面积变小，热工制度遭到破坏，火焰燃烧

不充分，物料流动不畅，负荷加大，产能降低，回转窑往往长期处在病态下运行，造成大量的原材料和燃

料浪费，造成大规模非正常排污。几十年来，人们围绕回转窑结圈这一世界性百年难题，进行了不懈的努

力，直到巩义市金立机械设备厂发明了回转窑快速清圈机，这一难题才得以破解。

　回转窑快速清圈机的发明意义贡献巨大，首先回转窑快速清圈机解决了回转窑有害结圈一个世界性难题

！第二。回转窑清圈机的发明将告别传统的人工处理回转窑结圈办法，极大降低人工入窑打窑结圈劳动强

度和停窑降温人工入窑打窑圈又重新点火升温到开窑这个巨大能源浪费过程，即降低人力.财才.燃料.投

资.又提高了回转窑生产产能和运转率.每年可为企业节约资金数百万元.第三。使用我厂河南郑卅巩义市

金立机械设备厂生产的回转窑除圈机保证能让您远离回转窑结圈的烦恼，告别回转窑病态窑况运行期，使

你厂回转窑长期处在良好的工作状态。增产、节能减排环保，彻底告别停窑冷窑人工入窑打圈又重新点火

升温开窑历吏。我厂巩义市金立机械设备厂发明生产的回转窑清圈机已经成为国内回转窑设备生产线上最

核心的技术装备之一，受到全世界的广泛关注，并且被国际业界所肯定.金立机械生产的回转窑清圈机 获

国家“专利产品”；历年来多次获得国家各种荣誉证书，是对企业科技成果的和产品质量的绝好肯定。
