回转窑清圈机【打圈机】

回转窑清圈机（发明专利号：ZL 2012 1 0064817.6）

概述

一种不停窑高温下快速入窑有郊消除处理回转窑结圈的方法和机械除窑圈设备：由巩义市中佳节能设备制造公司现巩义市金立机械设备制造厂开发研制发明生产专利产品处理回转窑结圈专用清圈设备被称为;回转窑快速清圈机（回转窑打圈机）又叫窑结圈处理机、回转窑除圈机、回转窑铲圈机,回转窑结圈清理器,回转窑窑口熔渣清理机,.回转窑快速清圈机顾名思义是专为消除回转窑工艺中有害结圈特设计制造的一种机械设备主要是用机械自动化来解决回转窑有害结圈影响生产这一顽症。本处理窑结圈设备清除窑结圈设备回转窑清圈机可实现在回转窑不停窑不降温1700度的高温下快速入窑消除处理回转窑结圈堵塞.扩大回转窑窑内截面积保证窑内物料顺行，回转窑清圈机的发明将告别传统的人工处理回转窑结圈办法，极大降低人工入窑打窑结圈劳动强度和停窑降温人工入窑打窑圈又重新点火升温到开窑这个巨大能源浪费过程，即降低人力.财才.燃料.投资.又提高了回转窑生产产能和运转率.使用我厂河南郑卅巩义市金立机械设备厂生产的回转窑除圈机保证能让您远离回转窑结圈的烦恼，告别回转窑病态窑况运行期，使你厂回转窑长期处在良好的工作状态。增产、节能减排环保，彻底告别停窑冷窑人工入窑打圈又重新点火升温开窑历吏。

一、回转窑快速清圈机（回转窑打圈机） 设计原理.

回转窑快速清圈机设计原理是在不停窑的情况下定期的用机械的方法来清除掉有害的结圈从而使结圈始终处于良性状态从这种思路出发基本上解决了所有回转窑结圈问题。

回转窑快速清圈机（回转窑打圈机）又是针对回转窑普遍存在的、回转窑厚窑皮、回转窑长窑皮、回转窑内结圈、回转窑内结瘤、回转窑内结蛋结大小球、等痼疾导致回转窑物料堵塞、料层不均匀、回转窑系统阻力增大、回转窑内有效截面积缩小，严重影响回转窑产能而设计的一种机电一体化中型除圈机械，该机由、钎杆、冲击装置、行走自动退让系统、冷却系统和人工变频控制系统组成，一般规格长十至三十米，宽一点五至二点二米，高一点八至三点五米。回转窑快速清圈机除圈长度是根据回转窑窑內结圈的长度的要求设计和配置。

二、回转窑清圈机的用途：

回转窑专用清圈除圈设备回转窑快速清圈机（打圈机）用于预防回转窑结圈和有郊快速清除回转窑结圈，扩大回转窑的有效截面积，提高回转窑产能。.通过用回转窑快速清圈机的动钎杆在高温1700度下入窑对厚窑皮和回转窑窑圈底层的切削，实现不停窑快速、彻底清除回转窑厚窑皮和回转窑内结圈，使动态平衡中的回转窑皮表面均匀、平整、粗糙，物料翻滚移动顺畅平缓，料层均匀稳定。
从所周知，回转窑轴瓦发热均来自回转窑窑皮和回转窑窑圈的不均匀，当结圈形成后好比一道墙严重阻碍了物料的前进造成系统负荷超裁.尤其是轮带处筒体的180°径向不均匀回转窑窑皮和窑圈更具有危害性；回转窑窑皮,窑圈不均匀易引发回转窑红窑和补挂窑皮困难，使用回转窑结圈打圈机，可有效遏制回转窑红窑，保护轴承,电机,回转窑筒体,轴瓦,减少减速机回转窑大小齿轮磨损，大幅度延长回转窑耐火砖窑衬使用寿命。使用中不改变回转窑的工艺参数，回转窑结圈后无需冷烧热烧、停窑或减料冲料，有效提高回转窑的运转率，提高水泥熟料质量和产量，减少设备空转和非正常排污，使用中没有窑衬、窑砖被打毁或烧损的风险，使用时不耗费材料

回转窑清圈机本机适用于处理各种回转窑结圈,堵塞。

回转窑打圈机本机适用于处理各种回转窑结圈,堵塞。又可有郊处理清除回转窑窑头结圈，窑內结块,结疤,结球，回转窑窑尾结圈，回转窑窑内结圈，回转窑内一至三十米结圈。.,不管是前结圈,还是后结圈,窑口圈,窑内圈,窑尾圈,喇叭圈,孤圈,双圈,煤灰圈,熟料圈,高温带结圈,不同原因不同原料形成回转窑结圈,凡是结圈的回转窑都可以使用,“缩口窑亭.变径窑.香蕉窑”都可适应
 该机还适应于新型干法水泥回转窑、湿法水泥回转窑、氧化铝熟料回转窑、红钒钠回转窑、氧化球团回转窑、活性石灰回转窑.金属镁回转窑.高岭土回转窑.氧化锌回转窑.莫来石回转窑,
铝钒土回转窑。特种水泥回转窑,精炼高钙回转窑.铝酸钙粉回转窑,红土镍矿回转窑.石膏回转窑,石油支撑剂陶粒砂回转窑,赤铁还原回转窑 冶金回转窑,化工回转窑,建材回转窑,耐材回转窑,烧结回转窑.锻烧回转窑.还原培烧回转窑.离析还原回转窑

回转窑清圈机的客户群是：回转窑使用厂家。回转窑清圈机也是回转窑的配套设备

三、回转窑清圈机工作原理 ：

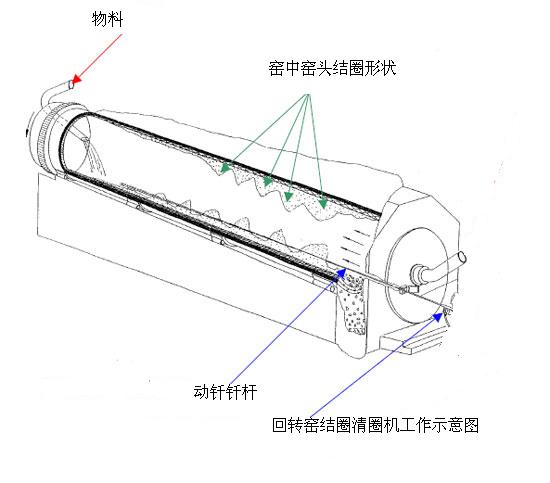

回转窑快速清理机清圈机（回转窑打圈机）的工作原理是一种类似于电锤的工作状况，即回转窑清圈机动钎杅和铲头从回转窑的窑头或窑尾伸入窑内，并能达到回转结窑圈和结厚窑皮形成的部位，其钎、钎杆的轴向运行轨迹与回转窑筒体轴线大致平行。利用回转窑筒体慢转动在不规则圈形结圈体打口子,实现不停窑快速清除窑内结圈,堵塞,快速恢复生产,
四.回转窑打圈机入窑清窑结圈.打窑结圈原理
利用回转窑清圈机,打圈机,铲圈机的移动.清圈机动钎钎杆地铲头沿着窑底部即窑衬表面上部向窑圈最底部冲击剃削这种剃削冲击渐进会产生两方面地效果第一,回转窑结圈.窑圈底层地新切削面暴露在高温气体下迅速变软这有利于铲头地进入,第二,铲头地渐进铲入从底层切断了窑圈与窑衬地连结和热传导使这一部分失去根基地窑圈拱体迅速升温而变得酥软炸裂并最终失去支撑,由于回转窑窑內结圈是不规则园形拱体通过三到四次在园形结圈拱体上打槽子破坏了园形窑圈烘体,使园形窑圈烘体厚窑皮根基丧失隧着回转窑的转动打过槽子的园形结圈拱体位于窑内上部在重力作用下窑圈烘体会迅速垮塌。脱落的窑圈拱体和厚窑皮屑与窑内流动着的物料混合一起被继续煅烧成为熟料。当窑圈和厚窑皮被清除后铲杆自动快速退回窑外。快速恢复生产。实践证明采用此种方法清除回转窑窑圈 预防消除回转窑结圈显得十分容易、快捷且十分有效
四、回转窑清圈机打圈机结构特点：
回转窑清圈机打圈机（去圈机）采用变频技术，具有自动定位、自动行走、自动退让、自动退出的功能，以确保生产和回转窑打圈机自身的安全。 中佳明阳一型适合窑径3米以下的小型回转窑；中佳明阳二型适合窑径3米以上的大、中型回转窑。

 问，为什么回转窑清圈机（除圈机）能在1700度高温下长时间工作不变形？

答，.因为回转窑清圈机的某些部件采用耐高温超硬材料和金属表面处理技术，并配备有高压水冷却系统，所以能够在一千七百度高温氧化环境下长时间正常工作不变形，其中回转窑清圈机（除圈机）铲头和钎杆具有极高的耐高温强度；经久耐用,寿命可达数十年.。 这也是我厂发明生产的回转窑清圈机（除圈机）核心专利技术。

五、回转窑结圈清圈机处理机使用效果：

至二零零五年六月，已有部分回转窑清圈机现场使用超过二周年，效果显著，现有重大革新改进。根据数十台各种用途的中小型回转窑使用后的效果，优越性罗列如下：
1、动态平衡中的回转窑窑皮普遍均匀平整粗糙，物料翻滚移动顺畅、平缓，料层均匀稳定，熟料质量提高。
2、铲除厚回转窑窑皮和回转窑窑圈，扩大回转窑的有效截面积，熟料产能普遍提高10%以上，回转窑运转率提高10%以上。
3、使用时不停产、不停窑,不改变现有的操作工艺参数、不耗费任何材料，综合经济效益显著提高。
4热窑处理清除回转窑结圈时,人员,清圈设备都在外部,不受回转窑高温的危害,对髙温大粉尘环境适应性好,即是结圈垮塌人员设备也无危险.
5有效遏制回转窑结圈,堵塞,红窑、回转窑结大小球结蛋事故；回转窑窑衬和轴瓦.电机.回转窑筒体得到有效保护，显著延长使用寿命。
6冲击功大,处理回转窑结圈事故速度快.数分钟数十分钟快速清除窑内结圈
7,处理窑结圈窑口熔渣窑结疤、窑结大小球一机多用速度快。数十分钟解决工艺故障。

8,不管是在窑头处窑口结圈、窑内结圈,窑尾结圈都能快速不停产处理
9,投资小无损耗一次投资终身受益。
10,移动方便,操作容易,处理结圈破圈冲力大.持久耐用质量优
11、安装回转窑窑内结圈处理机清窑内结圈结皮机彻底解决了困扰企业的处理结圈难题对企业节能降耗提高设备运转率对企业的经济发展是个不错的选择

六、回转窑清圈机处理机打圈机安装条件：

须在窑头留十米左右的距离，在十米左右铺设二根十米左右的重型道轨,在不改变基本工艺条件的前提下，有的需要移动窑前某些管道走向，以留出安装空间。本设备使用寿命大于十周年，其中铲头为易损件，可快速更换，使用寿命大于一周年。
欲知详情请拨打手机13137108226李建坡巩义市金立机械设备制造厂[原巩义市中佳节能设备制造公司]

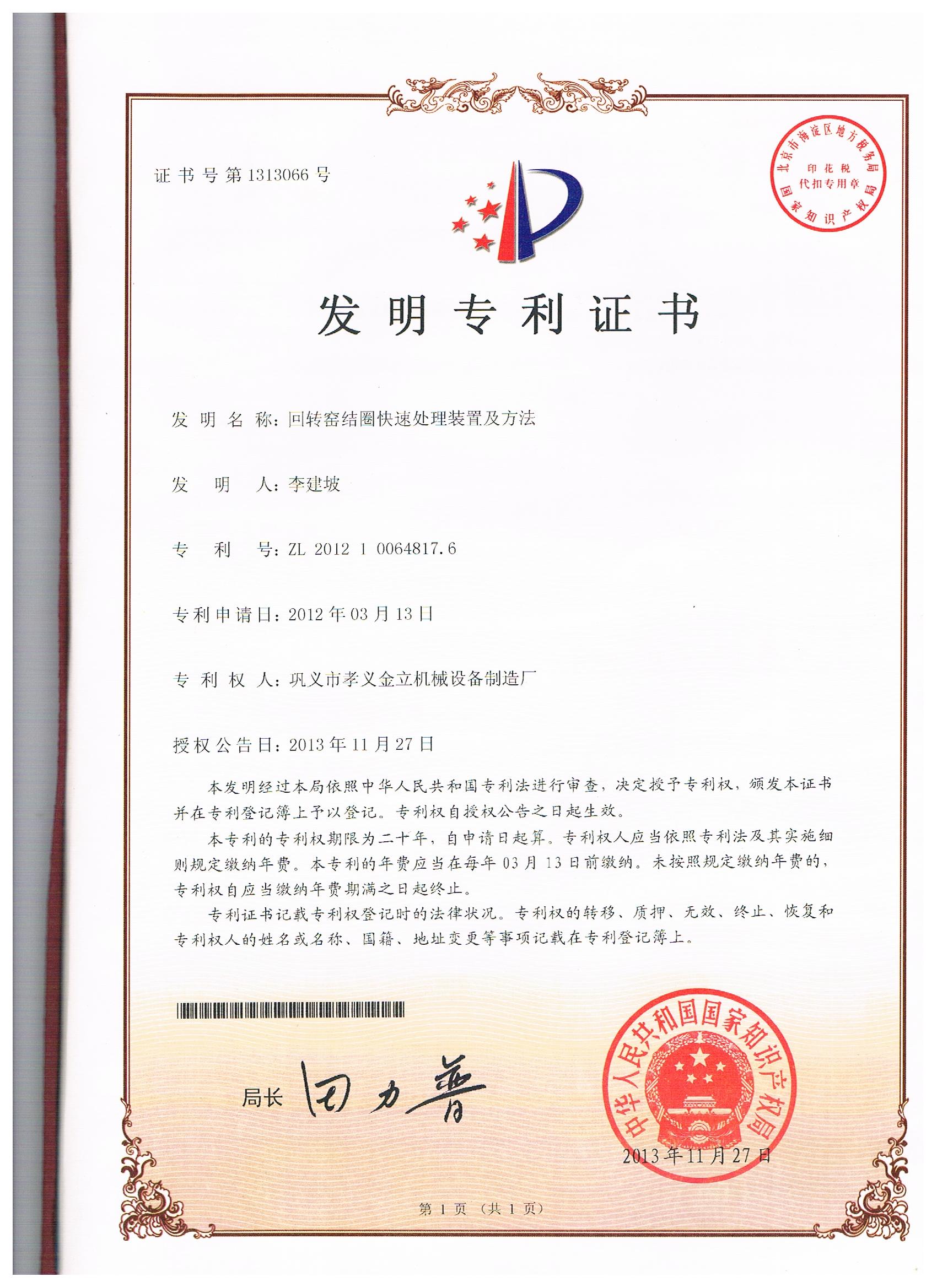

本设备巳申请专利,本技术已获得国家知识产权保护。专利号：201210064817
七.利用回转窑清圈机快速处理回转窑结圈方法
1,窑炉操作工及时发现回转窑窑结圈非常重要.窑圈越低越短越好处理.
2,操作工应严格按照工艺操作规章安全来做.止煤,止料,止风.慢转窑.
3,慢转窑,操作工快速移动回转窑清圈机,窑结圈处理机到窑头处,利用动钎杆冲击窑圈底部至打透.慢转窑寻找下一目标击打园形结圈体,数十分钟铲除结圈
4,操作工在结圈处理完毕后,快速移动结圈处理机退回到十米处.按照工艺恢复生产.


回转窑使用厂家怎样选购回转窑清圈机

3,需方在选购供方生产的回转窑清圈机前，要根据自己厂回转窑结圈的状况，须回答供方提出的以下几个问题以便我们给你提供价格适中的除窑圈产品

一,需方厂内回转窑的直径。回转窑长度
二,需方厂内回转窑结圈的部位
三,需方厂内回转窑结圈的形态
四需方厂内回转窑结圈的长度,到达窑內结圈的长度位置[从窑头处或窑尾处]
五需方厂内回转窑结圈的厚度
六需方厂内回转窑结圈的周期
七需方厂内回转窑结圈的原因
八需方厂内回转窑结圈的部位的温度
九需方厂内回转窑结圈的主要原材料都有什么组成
十需方厂内转窑结圈体在热态冷态下的软硬度
十一需方厂内回转窑窑头窑尾位置能不按装等等

回转窑清圈机价格

回转窑清圈机价格是依据处理回转窑窑径不同和处理回转窑窑內结圈长度不同而报价不同

注：可根据用户要求提供尺寸制作回转窑清圈机/窑结圈处理机

如何购买我们的产品？

首先请访问我们的网站，浏览 处理回转窑结圈设备和处理回转窑结圈方法常见问题解答、其他内容，我们总是乐于听取您的意见。电话咨询请致电下列号码：座机 0371-69597600
手机：13137108226 有什么问题你可以发送邮件至有什么问题你可以发送邮件至jinlijixie@qq.com

回转窑清圈机的按装位置

本机按装方式灵活快捷.即可按装在窑头处又可按在窑尾处。对不同规格的不同长度回转窑皆可应用
