可自动完成清窑结圈工作的回转窑清圈机/回转窑清窑机

本发明涉及一种清理回转窑结圈设备回转窑清圈机/回转窑清窑机

技术领域：
本发明涉及一种清理回转窑结圈设备，尤其是化工/冶金/耐材/行业的回转窑结圈
在国内水泥.建材.冶金.化工行业中都需要回转窑锻烧还原离折各种原料在回转窑生产过程中，回转窑会经常出现窑内结圈现象,国内企业清除窑内结圈大部分采用人工清理办法，既费时间又费力气，而且直接影响产量和物料的焙烧转化率，每次清除结圈都得停炉、停料，既消耗热量又增大了劳动强度，日停炉清窑时间达二个小时，清窑时需要十余人共同抬铁杆操作才能完成，直接影响物料的煅烧质量。目前除人工清除结圈外，还有一种清除结圈方法即“射击法”，又称窑炮来清理结圈，当清窑弹装入窑炮击发后，底火发火并点燃发射药，产生高温高压气体将弹丸推出机管并高速飞向结圈，铅质易变形的弹体冲击结圈，使结壁崩落，这种清理方法虽然减轻了工人的劳动强度，但是所投入成本相对较高，操作方法较为复杂，角度掌握不佳会造成窑砖损坏。
本发明的目的是针对上述现有技术存在的缺陷提供一种在不停炉的情况下，可自动完成清窑结圈工作的回转窑清圈机/回转窑清窑机。

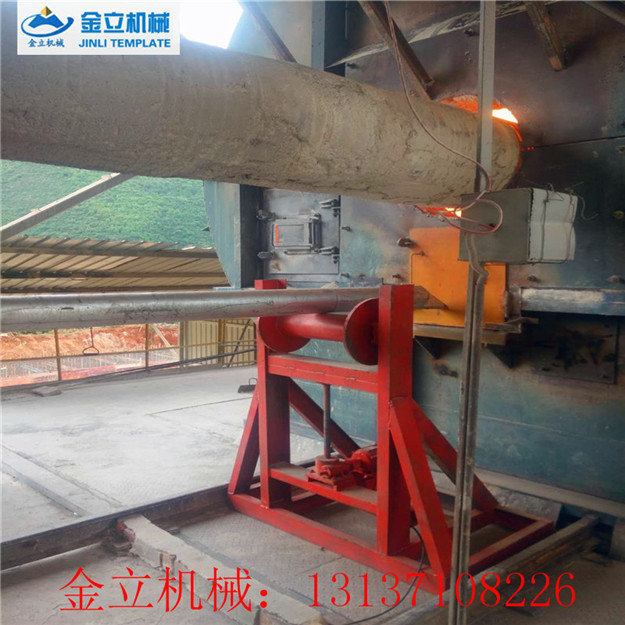

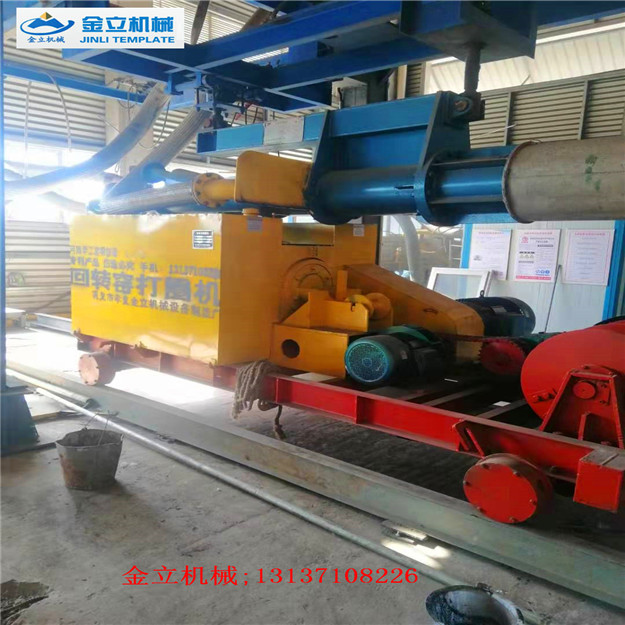

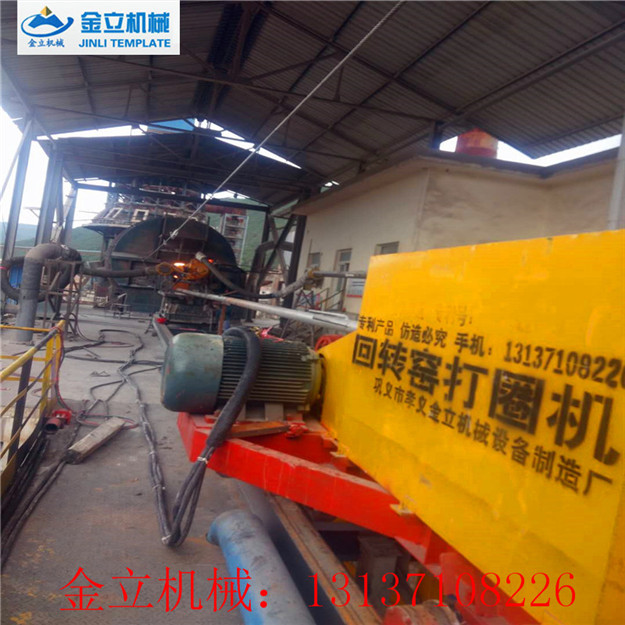

本发明的回转窑清圈机/回转窑清窑机，包括窑车、设置在窑车上的捅杆支撑装置、捅杆驱动装置和捅杆，所述捅杆前端焊接有一个捅杆头，捅杆内套装有一个冷却水管，在该冷却水管靠近捅杆的后端设有一进水口，在捅杆的后端设有一出水口，捅杆上从捅杆头向后依次焊接有三个护管，所述护管上分别活动套装有滑动套管，其中护管与滑动套管之间分别装有轴套；所述滑动套管上分别焊接有吊架。
采用上述结构后，由于清窑机自动完成清窑工作且不用停炉，可保证炉温，降低能耗，提高物料的焙烧转化率，缩短了清壁时间，降低了成本，发现结圈可随时清除。
以下结合附图和实施方式对本发明作进一步详细说明。

回转窑清圈机的发明将告别传统的人工处理回转窑结圈办法，极大降低人工入窑打窑结圈劳动强度和停窑降温人工入窑打窑圈又重新点火升温到开窑这个巨大能源浪费过程，即降低人力.财才.燃料.投资.又提高了回转窑生产产能和运转率.使用我厂河南郑卅巩义市金立机械设备厂生产的回转窑除圈机保证能让您远离回转窑结圈的烦恼，告别回转窑病态窑况运行期，使你厂回转窑长期处在良好的工作状态。增产、节能减排环保，彻底告别停窑冷窑人工入窑打圈又重新点火升温开窑历吏。
